Zhejiang Hertz Electric Co., Ltd., fondée en 2014, est une entreprise de haute technologie spécialisée dans le développement, la fabrication, la vente et le service après-vente, au service des fabricants d'équipements moyens et haut de gamme et des intégrateurs de systèmes d'automatisation industrielle. En nous appuyant sur des équipements de production de haute qualité et un processus de test rigoureux, nous fournirons à nos clients des produits tels que des onduleurs basse et moyenne tension, des démarreurs progressifs et des systèmes et solutions de servocommande dans les industries connexes. L'entreprise adhère au concept de « fournir aux utilisateurs les meilleurs produits et services » pour servir chaque client. À l'heure actuelle, il est principalement utilisé pour la métallurgie, l'industrie chimique, la fabrication du papier, les machines et d'autres industries.
Pourquoi nous choisir
Équipe professionnelle
Notre équipe d’experts possède de nombreuses années d’expérience dans le secteur et nous fournissons à nos clients le soutien et les conseils nécessaires.
Produits de haute qualité
Nos produits sont fabriqués selon les normes les plus élevées en utilisant uniquement les meilleurs matériaux. Nous garantissons que nos produits sont fiables, sûrs et durables.
Service en ligne 24h/24
La hotline 400 est ouverte 24h/24. Le fax, l'e-mail, le QQ et le téléphone sont polyvalents et multicanaux pour accepter les problèmes des clients. Le personnel technique est disponible 24 heures sur 24 pour répondre aux problèmes des clients.
Solution unique
Fournir un soutien technique dans l'ensemble du processus d'inspection, d'installation, de mise en service, d'acceptation, de test d'acceptation des performances, d'exploitation, de maintenance et autres conseils techniques correspondants et formation technique liés aux produits contractuels en temps opportun.

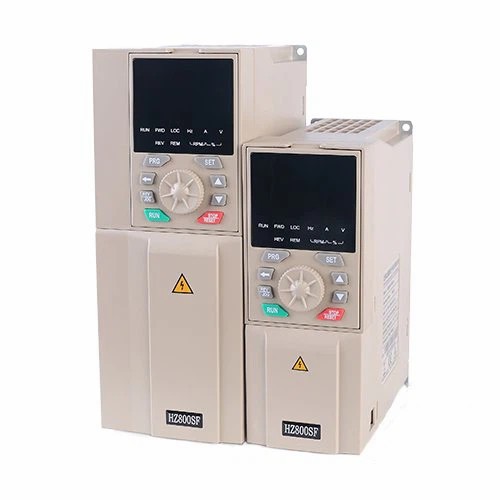

Notre entraînement à fréquence variable (VFD), conçu pour un contrôle précis du moteur, est une solution polyvalente visant à améliorer l'efficacité énergétique et les performances opérationnelles.
Le variateur permet un contrôle précis de la vitesse du moteur, ce qui entraîne une réduction de la consommation d'énergie et des coûts d'exploitation, ce qui en fait un choix respectueux de l'environnement pour les entreprises.
Variateur de fréquence pour moteur triphasé
Matériau de haute qualité et technologie de première classe. Fonction puissante, transmission à variation continue. Aspect régulier, petit et beau. Fonctionnement pratique et affichage numérique intuitif.
Ce type de VFD est souvent utilisé dans les environnements résidentiels et les petits commerces, car il est adapté aux moteurs fonctionnant sur une alimentation de 120 V et ne nécessitant pas de niveaux élevés de puissance de sortie.
Nous accordons à chaque segment une entrée de 220 V et à trois segments de 220 V. Lorsqu'il est utilisé en monophasé, un segment sur deux peut être utilisé comme ligne de rechange.
L'utilisation d'un dispositif de conversion de fréquence, d'un système de climatisation par traînée, d'une pompe de réfrigération, d'une pompe à eau froide et d'un ventilateur est une très bonne technologie d'économie d'énergie.
Entraînement à fréquence variable de 3,7 kW. Il s'agit d'un moteur à engrenages CC sans balais 24 V 150 W avec une bride de 90 x 90 mm. La boîte de vitesses à angle droit à arbre à rainure de clavette 10:1 intégrée porte la vitesse et le couple à 300.
Entraînement à fréquence variable de 5,5 kW. Il s'agit d'un moteur à engrenages CC sans balais 24 V 150 W avec une bride de 90 x 90 mm. La boîte de vitesses droite 5:1 intégrée amène la vitesse et le couple à 600 tr/min et 1,95 Nm (276,14.
Le convertisseur de fréquence est une machine à courant alternatif qui convertit l'électricité fournie en différentes fréquences. À la fin des années 1980, la Chine a commencé à utiliser des convertisseurs de fréquence.
Qu'est-ce que le variateur de fréquence VFD
Un VFD ou variateur de fréquence est un dispositif électronique utilisé pour contrôler un moteur à induction AC ou un moteur synchrone. Un VFD contrôle le couple, la vitesse et la direction du moteur, démarrant et accélérant en douceur le moteur jusqu'à la vitesse souhaitée à un taux d'accélération contrôlé. La décélération est également contrôlée et le freinage est disponible en option. Les VFD vous permettent d'utiliser un seul moteur pour une variété de processus et de conditions pouvant nécessiter des vitesses différentes.
Avantages du variateur de fréquence VFD
Efficacité énergétique améliorée
L’un des avantages les plus convaincants des VFD est leur capacité remarquable à améliorer l’efficacité énergétique, ce qui, à son tour, réduit les dépenses énergétiques. Les moteurs représentent généralement une part importante de la consommation d’énergie, en particulier dans les installations industrielles. Les VFD viennent à la rescousse en contrôlant habilement la vitesse du moteur, en particulier lorsque le moteur ne nécessite pas une puissance à plein régime ou un rythme constant.
Atténuation des chutes de tension
Les chutes de tension, caractérisées par des chutes de tension transitoires, affectent fréquemment les environnements industriels, se produisant souvent lors de l'activation de lignes de moteurs à courant alternatif de grande taille. Ces affaissements peuvent nuire aux équipements délicats comme les ordinateurs et les capteurs. Les VFD contournent ce problème en démarrant le moteur à tension nulle et en l'augmentant progressivement à partir de là.
Courant de démarrage contrôlé
Les VFD offrent une autre plume à leur casquette en gérant efficacement le courant de démarrage. Ils possèdent la capacité de démarrer des moteurs à tension et fréquence nulles, ce qui non seulement minimise l'usure des moteurs, mais prolonge également leur durée de vie opérationnelle, réduisant ainsi le besoin d'entretien et de réparations fréquents.
Sauvegarde de l'équipement
Un autre aspect remarquable des VFD est leur capacité à adapter et à limiter le couple, garantissant ainsi que les moteurs ne s'aventurent pas au-delà de leurs limites de couple de sécurité. Cette mesure proactive protège les machines et les équipements, évitant ainsi les dommages et évitant d’éventuelles interruptions de production.
Contrôle de processus de précision
Dans le domaine de la fabrication industrielle, les VFD s'avèrent inestimables pour optimiser les processus de production en permettant un contrôle précis de la vitesse des moteurs. Les VFD peuvent être programmés pour faire fonctionner les moteurs à des vitesses idéales ou s'arrêter à des positions prédéfinies, surpassant ainsi les autres méthodes de contrôle de moteur en termes de précision. De plus, de nombreux VFD peuvent être contrôlés à distance, offrant ainsi une flexibilité accrue.
Réduction du bruit
Bien que ce ne soit pas leur objectif principal, les VFD ont pour fonction de réduire les niveaux de bruit ambiant en faisant fonctionner les moteurs à des vitesses inférieures. Cette fonctionnalité est particulièrement avantageuse dans les environnements industriels où des niveaux de bruit ambiant réduits contribuent à de meilleures conditions de travail et à une communication plus fluide dans l’usine. Cette amélioration petite mais significative crée un environnement de travail plus propice.
Le VFD fonctionne en absorbant le courant alternatif à la fréquence de 60 Hz, en le convertissant en courant continu (CC) via un circuit redresseur et en l'envoyant via un bus CC pour filtrer davantage la tension. Ensuite, la puissance atteint l’onduleur qui crée des impulsions d’énergie CC qui fonctionnent comme un courant alternatif. La nature pulsée de la sortie imite suffisamment le courant alternatif pour créer les processus d'induction corrects nécessaires pour faire tourner le rotor du moteur.
Étant donné que le courant continu est plus facile à contrôler en termes de tension et de fréquence, son utilisation à la place du véritable courant alternatif permet au VFD d'ajuster l'alimentation électrique à la volée. Une série de transistors, en particulier le transistor bipolaire à grille isolée (IGBT), permet un contrôle manuel ou automatique de la puissance de sortie et des performances de la pompe EDDY qui en résultent. La puissance est facilement augmentée pour une pompe à boues sous une charge importante, puis redescendue après un blocage ou après un changement de texture de la boue ou des boues pompées.
Caractéristiques principales du variateur de fréquence VFD
Courant nominal de fonctionnement continu :Il s'agit du courant efficace maximal que le variateur de fréquence peut gérer en toute sécurité dans toutes les conditions de fonctionnement à une température ambiante fixe (généralement 40 [degrés] C). Les courants sinusoïdaux de charge de la bille du moteur doivent être égaux ou inférieurs à cette valeur nominale.
Courant de surcharge :Il s'agit d'une valeur nominale temps/courant inverse qui correspond au courant maximum que le variateur de fréquence peut produire pendant une période donnée. Les valeurs nominales sont de 110 % à 150 % de surintensité pendant 1 min, selon le fabricant. Des courants nominaux plus élevés peuvent être obtenus en surdimensionnant le variateur de fréquence. Cette valeur est très importante lors du dimensionnement du variateur de fréquence pour les courants nécessaires au moteur pour le couple de décollage.
Tension de ligne :Comme pour tout contrôleur de moteur, une tension de fonctionnement doit être spécifiée. Les variateurs de fréquence sont conçus pour fonctionner à une tension nominale telle que 240 V CA ou 480 V CA, avec une variation de tension admissible de plus ou moins 10 %. La plupart des démarreurs de moteur fonctionneront au-delà de cette variation de 10 %, mais les variateurs de fréquence ne le feront pas et entreront en déclenchement de protection. Une lecture de tension enregistrée des écarts de puissance de ligne est fortement recommandée pour chaque application.
Types de variateur de fréquence VFD
Volts/Hertz (V/Hz) VFD de contrôle
Tout d’abord, nous avons les VFD de contrôle Volts/Hertz (V/Hz). Ces VFD contrôlent la fréquence de la puissance fournie au moteur. Ils sont simples mais très efficaces et trouvent leur utilité dans les applications les plus courantes.
VFD de contrôle vectoriel sans capteur
Viennent ensuite les VFD de contrôle vectoriel sans capteur. Ceux-ci sont plus avancés que les variateurs V/Hz. Ils peuvent maintenir un couple constant sans utiliser de capteur de retour, ce qui les rend adaptés aux applications nécessitant un peu plus de précision.
VFD de contrôle vectoriel de flux
Enfin, nous avons les VFD de contrôle vectoriel de flux. Ce sont la crème de la crème en matière de contrôle de précision. Ils permettent un contrôle précis et rapide de la vitesse et du couple du moteur, idéal pour les applications complexes et exigeantes.
Application du variateur de fréquence VFD
Systèmes de filtration de piscine
Les VFD peuvent être utilisés dans les systèmes de filtration des piscines intérieures pour augmenter la propreté. Les VFD utilisés dans les systèmes de filtration des piscines intérieures peuvent contribuer à réduire la consommation d'électricité en faisant varier facilement le volume d'eau selon les besoins. 40 % de l’énergie utilisée par les piscines est nécessaire à la filtration de l’eau. Une pompe utilisant un VFD peut faciliter le recyclage de l’eau en l’aspirant dans le système de filtration.
Pompes de surpression
Les bâtiments commerciaux ou les grands bâtiments comme les hôtels nécessitent une pression d'eau suffisamment élevée pour atteindre toutes les unités, y compris les salles de bains et les douches, à l'aide d'une pompe de surpression. Les VFD peuvent constituer une meilleure alternative aux vannes de régulation de pression car ils permettent de meilleures économies d'énergie et éliminent les coûts de maintenance.
Systèmes CVC
Les VFD sont utilisés dans les systèmes CVC depuis des décennies. Traditionnellement, ils sont utilisés pour la modulation de capacité, mais ces dernières années, ils ont également été utilisés pour l'équilibrage des ventilateurs et des pompes, la surveillance des équipements et la réduction de la consommation d'énergie des équipements dans des conditions de charge de pointe. Les VFD peuvent aider à réduire l'usure des composants des systèmes CVC, car ils nécessitent moins d'énergie pour démarrer un moteur, réduisant ainsi la contrainte des composants.
Fabrication
Dans l'industrie manufacturière, les VFD sont utilisés dans les bandes transporteuses, les extrudeuses et diverses machines pour fournir un contrôle précis de la vitesse et du couple. Cela améliore la qualité de la production, réduit l’usure des pièces mécaniques et augmente l’efficacité énergétique.
Traitement de l'eau et des eaux usées
Les VFD sont essentiels pour contrôler la vitesse des pompes dans les usines de traitement de l’eau et des eaux usées. Ils aident à réguler le débit et la pression de l'eau, à optimiser la consommation d'énergie et à réduire les contraintes mécaniques sur les pompes pendant le démarrage et le fonctionnement.
Agriculture
Dans les applications agricoles, les VFD sont utilisés dans les systèmes d’irrigation, les séchoirs à grains et les systèmes de ventilation des granges et des serres. En contrôlant la vitesse des moteurs, les VFD optimisent le débit d'eau et d'air, réduisent la consommation d'énergie et améliorent la durée de vie des équipements.
Composants du variateur de fréquence VFD
Convertisseur
Le convertisseur, ou redresseur d'entrée CA, aide à convertir la tension alternative en tension continue. Le convertisseur est composé de plusieurs diodes connectées en parallèle les unes aux autres et permettant au courant de circuler uniquement dans un seul sens. L'électricité qui circule dans le convertisseur est recyclée jusqu'à ce qu'elle soit transformée en une tension continue approximative.
Liaison CC
DC Link est une section de filtrage composée d'inductances de filtre et de condensateurs. Le but de DC Link est de lisser la tension continue ondulée obtenue du circuit redresseur à l’étape précédente. La sortie filtrée est ensuite envoyée à l'entrée de l'onduleur.
Onduleur
Le but de l'onduleur est de reconvertir la sortie du circuit intermédiaire CC, qui est la tension CC filtrée, en CA. L'onduleur est utilisé pour contrôler la tension variable et la fréquence variable de sortie du moteur. L'onduleur est composé de commutateurs IGBT connectés par paires pour contrôler le flux électrique. Celui-ci est généralement connecté à un contrôleur logique qui permet à un opérateur d'interfacer et d'ajuster la tension du moteur. En contrôlant le chemin du flux électrique avec une modulation de largeur d'impulsion, une tension alternative peut être produite à partir de la source DC.
Interface utilisateur
Pour obtenir une utilisation optimale de l'énergie ou économiser de l'énergie, une interface utilisateur est nécessaire pour configurer le VFD. Une interface utilisateur est un panneau de commande connecté au VFD, permettant une saisie manuelle de l'utilisateur. Ceux-ci vont du clavier aux écrans tactiles LCD. Les systèmes plus récents proposent des panneaux de commande sans fil Bluetooth.
Logique de contrôle
Le paramètre défini par l'utilisateur est ensuite interprété par la logique de contrôle. Il s'agit du logiciel nécessaire au VFD pour communiquer avec l'interface utilisateur et le dispositif de retour d'information sur le moteur. Le logiciel est généralement basé sur un diagramme d’états, qui suit un ensemble de séquences avant de terminer une tâche du début à la fin. Cela permet au VFD d’être entièrement automatisé.
Facteurs à prendre en compte lors de la sélection du variateur de fréquence VFD
La première décision à prendre lors du choix d'un VFD est de s'assurer que le variateur peut répondre aux demandes de courant du moteur. Vérifiez la plaque signalétique du moteur pour connaître l'exigence de courant à pleine charge, puis recherchez un variateur conçu pour au moins autant de courant. Si vous alimentez le variateur avec une alimentation monophasée, veillez à utiliser les valeurs nominales du variateur pour le monophasé. Les variateurs de fréquence sont considérablement déclassés pour un fonctionnement monophasé.
La taille du VFD doit être choisie en fonction du courant maximal du moteur à la demande de pointe et non en fonction de la puissance du moteur. Les charges constantes de démarrage, d'arrêt et dynamiques affectent l'électronique à l'intérieur du VFD bien plus que l'effet qu'elles ont sur le bus d'alimentation local et un démarreur de moteur pleine tension. Par conséquent, le courant de pointe doit être utilisé.
Choisissez entre un couple variable (VT) et un couple constant (CT) et des valeurs nominales distinctes pour chacun. Utilisez les valeurs nominales VT pour les ventilateurs et les pompes ou consultez les valeurs CT pour les convoyeurs et le contrôle général de la machine. Il est important de connaître le type d'application car les spécifications du variateur sont organisées en conséquence. Si vous ne savez pas lequel utiliser, il est recommandé d'opter pour CT.
L'altitude à laquelle vous utilisez votre VFD a également un effet sur le refroidissement. À mesure que l’altitude augmente, l’air devient moins dense. Cette diminution de la densité de l’air diminue les propriétés rafraîchissantes de l’air. La plupart des VFD sont conçus pour fonctionner à 100 % de leur capacité à des altitudes allant jusqu'à 1 000 m. Si vous êtes à une altitude plus élevée, le disque doit être surdimensionné pour compenser la diminution du refroidissement.
Vous voulez la fréquence porteuse la plus basse que votre moteur puisse gérer. La plupart du temps, la fréquence porteuse par défaut fonctionnera correctement, mais si vous devez réduire le bruit audible, la dissipation thermique ou la consommation électrique, assurez-vous de pouvoir modifier la fréquence porteuse du lecteur.
La détermination de la taille correcte du VFD implique plusieurs méthodes de calcul pour garantir que le VFD peut répondre aux demandes du moteur. La formule de base utilisée est : Taille du VFD (kW)=Puissance du moteur (kW) x Facteur de service. Le facteur de service varie généralement de 1,1 à 1,5, ce qui tient compte des augmentations de charge inattendues et garantit la fiabilité. Par exemple, si vous disposez d'un moteur d'une puissance nominale de 10 kW et que vous choisissez un facteur de service de 1,2, la taille VFD requise sera d'au moins 12 kW. Cela garantit que le VFD peut gérer des pics de charge occasionnels sans surchauffe ni panne.
De plus, il est crucial de vérifier que le courant nominal du VFD correspond à l'ampère à pleine charge (FLA) du moteur. Cela implique de vérifier la plaque signalétique du moteur pour son FLA et de s'assurer que le VFD peut fournir ce courant dans toutes les conditions de fonctionnement. Des calculs plus avancés peuvent prendre en compte des facteurs tels que la distorsion harmonique, qui peuvent affecter à la fois l'alimentation électrique et le moteur. Les harmoniques sont particulièrement importantes dans les installations de grande taille ou sensibles, où elles peuvent entraîner des problèmes de qualité de l'énergie et des dommages aux équipements.
L'utilisation d'outils spécifiques au fabricant ou de calculateurs en ligne peut simplifier ce processus de dimensionnement. Ces outils prennent en compte des paramètres d'entrée détaillés tels que la puissance du moteur, le type de charge et les conditions environnementales, fournissant des recommandations personnalisées. Cette approche permet de garantir que le VFD sélectionné est bien adapté à l'application spécifique, améliorant ainsi l'efficacité et la fiabilité.
Comment entretenir le variateur de fréquence VFD
Nettoyage régulier
Les zones industrielles et commerciales contiennent beaucoup de poussière et de débris en suspension dans l'air qui peuvent s'accumuler sur un VFD et avoir un impact négatif sur son fonctionnement. Pour éviter cela, quel que soit le type de châssis du VFD, un nettoyage régulier doit être assuré pour le VFD. Son dissipateur thermique et ses ventilateurs doivent toujours être maintenus propres. Le nettoyage périodique des VFD peut être effectué en essuyant, en nettoyant et en pulvérisant à l'air l'accumulation qu'ils contiennent.
Maintien de la température
Un autre conseil crucial à suivre pour une maintenance optimale des VFD est que leur température doit être maintenue, car ils sont principalement utilisés dans des zones compactes où les pics de chaleur sont courants. Cependant, pour maintenir leur température optimale, une circulation d’air appropriée doit être assurée. De plus, des systèmes de contrôle de la température doivent être installés.
Inspections visuelles régulières
Une autre approche proactive pour la maintenance des VFD consiste en des inspections visuelles régulières. Le personnel de maintenance ayant une connaissance de base de ces contrôleurs doit les inspecter visuellement chaque semaine pour identifier tout défaut visible. Certaines des inspections clés à effectuer incluent le fonctionnement des systèmes de refroidissement de zone, les câbles à fibre optique, les connexions et les circuits de secours.
Empêcher la pénétration de l'humidité
L’eau et l’électricité ne constituent une combinaison appropriée dans aucun environnement industriel et il n’en va pas autrement avec les variateurs de fréquence. Les VFD ne doivent pas entrer en contact avec l’humidité car cela entraînerait inévitablement divers problèmes tels que des pannes d’équipement, des comportements erratiques et de la corrosion. Par conséquent, les VFD doivent être conservés au sec.
Connexions intactes
Le prochain sur la liste des conseils de maintenance du VFD est que vous devez assurer des connexions serrées. Les connexions électriques pourraient s'être desserrées à cause des vibrations constantes. Des connexions desserrées entraîneront des opérations inégales du contrôleur.
