En tant que fournisseur chevronné de lecteurs de fréquences variables en trois phases (VFD), j'ai été témoin de première main le rôle pivot que ces appareils jouent dans des applications industrielles et commerciales modernes. Comprendre les formes d'onde de sortie d'un VFD triphasé est crucial pour toute personne impliquée dans la sélection, l'installation ou la maintenance de ces systèmes. Dans cet article de blog, je vais me plonger dans les subtilités de ces formes d'onde, leur signification et comment elles se rapportent aux performances de nos produits.
Principes de base des VFD triphasés
Avant d'explorer les formes d'onde de sortie, passons en revue brièvement les principes de base des VFD triphasés. Un VFD est un dispositif électronique qui contrôle la vitesse d'un moteur AC en faisant varier la fréquence et la tension de l'alimentation qui lui est fournie. Ceci est réalisé grâce à un processus appelé conversion de puissance, qui implique généralement trois étapes principales: la rectification, le filtrage des bus CC et l'inversion.
L'étape de rectification convertit la puissance CA entrante en puissance CC. Cela se fait généralement à l'aide d'un redresseur de pont à diode, ce qui permet au courant de s'écouler dans une seule direction. La puissance CC est ensuite filtrée par un condensateur ou une inductance pour lisser toute ondulation et fournir une tension CC stable. Enfin, l'étape d'inversion convertit la puissance DC en puissance AC avec une fréquence et une tension variables. Ceci est accompli en utilisant des transistors bipolaires à la porte isolés (IGBT) ou d'autres dispositifs de semi-conducteurs de puissance.
Formes d'onde de sortie d'un VFD triphasé
Les formes d'onde de sortie d'un VFD triphasé sont généralement trois formes d'onde sinusoïdales qui sont détruites à 120 degrés les unes avec les autres. Ces formes d'onde sont générées par le stade de l'onduleur du VFD et sont utilisées pour conduire le moteur AC. La forme et les caractéristiques de ces formes d'onde peuvent avoir un impact significatif sur les performances du moteur et du système global.
Forme d'onde sinusoïdale
La forme d'onde de sortie idéale d'un VFD triphasé est une forme d'onde sinusoïdale pure. Une forme d'onde sinusoïdale a une forme continue et continue qui ressemble étroitement à la forme d'onde naturelle de la puissance AC. Ce type de forme d'onde est préféré car il minimise la distorsion harmonique, réduit les pertes motrices et améliore l'efficacité du moteur.
En pratique, cependant, il est difficile de générer une forme d'onde sinusoïdale pure en raison des limites des dispositifs semi-conducteurs de puissance et des algorithmes de contrôle utilisés dans le VFD. En conséquence, la forme d'onde de sortie d'un VFD contient généralement une certaine quantité de distorsion harmonique. Les harmoniques sont des fréquences indésirables qui sont des multiples de la fréquence fondamentale de la forme d'onde. Ces harmoniques peuvent causer une variété de problèmes, notamment la surchauffe du moteur, l'augmentation des interférences électromagnétiques (EMI) et la qualité de la puissance réduite.
Forme d'onde de modulation de largeur d'impulsion (PWM)
Pour réduire la distorsion harmonique et améliorer la qualité de la forme d'onde de sortie, la plupart des VFD en trois phases utilisent une technique appelée modulation de largeur d'impulsion (PWM). PWM est une méthode pour contrôler la tension moyenne d'une forme d'onde en faisant varier la largeur des impulsions. Dans une forme d'onde PWM, la tension de sortie est allumée et éteinte à une fréquence élevée, généralement dans la plage de 2 à 20 kHz. La largeur des impulsions est ajustée pour contrôler la tension moyenne de la forme d'onde.
En utilisant PWM, le VFD peut générer une forme d'onde qui se rapproche étroitement d'une forme d'onde sinusoïdale. La commutation à haute fréquence de la tension de sortie aide à lisser la forme d'onde et à réduire la distorsion harmonique. Cependant, PWM introduit également de nouveaux défis, tels que l'augmentation de l'EMI et des pertes de commutation plus élevées dans les dispositifs de semi-conducteurs de puissance.
Forme d'onde de modulation de vecteur d'espace (SVM)
Une autre technique couramment utilisée dans les VFD en trois phases est la modulation du vecteur spatial (SVM). SVM est une forme plus avancée de PWM qui utilise un vecteur d'espace tridimensionnel pour représenter les tensions de sortie triphasées. En utilisant SVM, le VFD peut générer une forme d'onde qui a encore une distorsion harmonique et une meilleure qualité de puissance qu'une forme d'onde PWM traditionnelle.
SVM fonctionne en divisant l'espace de tension triphasé en un certain nombre de secteurs et en sélectionnant les états de commutation appropriés des IGBT pour générer la tension de sortie souhaitée. Les états de commutation sont choisis en fonction de la position du vecteur de tension de référence dans l'espace de tension. Cela permet au VFD de générer une forme d'onde qui suit de près le vecteur de tension de référence et minimise la distorsion harmonique.
Importance des formes d'onde de sortie dans les VFD triphasées
Les formes d'onde de sortie d'un VFD triphasé jouent un rôle crucial dans les performances et la fiabilité du moteur et du système global. Voici quelques-unes des principales raisons pour lesquelles les formes d'onde de sortie sont importantes:
Performance du moteur
La qualité de la forme d'onde de sortie peut avoir un impact significatif sur les performances du moteur. Une forme d'onde sinusoïdale pure ou une forme d'onde avec une faible distorsion harmonique peut réduire les pertes de moteur, améliorer l'efficacité et prolonger la durée de vie du moteur. D'un autre côté, une forme d'onde avec une distorsion harmonique élevée peut provoquer une surchauffe du moteur, une augmentation des vibrations et une réduction du couple.
Qualité de l'énergie
Les formes d'onde de sortie d'un VFD triphasé peuvent également affecter la qualité de puissance du système électrique. Les harmoniques générées par le VFD peuvent provoquer une distorsion de tension, une augmentation du courant neutre et une interférence avec d'autres équipements électriques. En utilisant un VFD avec une faible forme d'onde de sortie harmonique, la qualité de puissance du système peut être améliorée et le risque de problèmes électriques peut être réduit.
Compatibilité électromagnétique (EMC)
Les formes d'onde de sortie d'un VFD triphasé peuvent également générer des interférences électromagnétiques (EMI) qui peuvent affecter le fonctionnement d'autres équipements électriques. En utilisant un VFD avec une faible forme d'onde de sortie EMI, le risque d'EMI peut être réduit et la compatibilité électromagnétique (EMC) du système peut être améliorée.
Nos produits VFD en trois phases

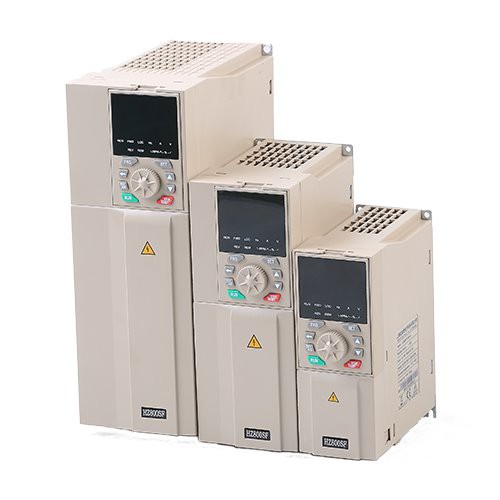

Dans notre entreprise, nous proposons une large gamme de VFD en trois phases conçus pour répondre aux divers besoins de nos clients. Nos VFD sont disponibles dans diverses cotes d'alimentation, niveaux de tension et options de contrôle, et conviennent à une variété d'applications, y compris660V-690V VFD,1,5 kW VFD, etPompe de ventilateur VFD.
Nos VFD sont équipés d'algorithmes de contrôle avancés et de dispositifs semi-conducteurs de puissance qui nous permettent de générer des formes d'onde de sortie de haute qualité avec une faible distorsion harmonique. Nous utilisons des techniques PWM et SVM de pointe pour nous assurer que nos VFD offrent un fonctionnement fluide, efficace et fiable. De plus, nos VFD sont conçus pour répondre aux normes les plus élevées de compatibilité électromagnétique (EMC) et de qualité de l'énergie, en s'assurant qu'elles peuvent être utilisées dans un large éventail de systèmes électriques sans causer d'interférence ou d'autres problèmes.
Contactez-nous pour l'achat et la consultation
Si vous souhaitez en savoir plus sur nos VFD en trois phases ou si vous avez des questions sur les formes d'onde de sortie ou d'autres aspects techniques de nos produits, n'hésitez pas à nous contacter. Notre équipe d'ingénieurs expérimentés et de personnel de support technique est disponible pour vous fournir des informations détaillées, une assistance technique et des solutions personnalisées pour répondre à vos besoins spécifiques.
Nous pensons que nos VFD triphasées offrent la meilleure combinaison de performances, de fiabilité et de valeur sur le marché. Que vous recherchiez un VFD pour une petite application industrielle ou un grand projet commercial, nous avons l'expertise et les produits pour répondre à vos besoins. Contactez-nous dès aujourd'hui pour commencer une discussion sur votre projet et comment nos VFD peuvent vous aider à atteindre vos objectifs.
Références
- Boldea, I. et Nasar, SA (1999). Drives électriques: concepts, applications et schémas de contrôle. CRC Press.
- Krishnan, R. (2001). Drives de moteur électrique: modélisation, analyse et contrôle. Prentice Hall.
- Mohan, N., Undeland, TM et Robbins, WP (2012). Électronique de puissance: convertisseurs, applications et conception. Wiley.
